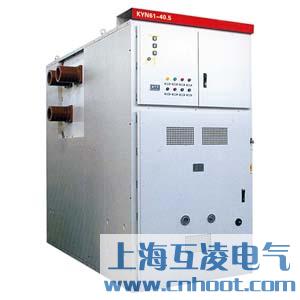

KYN61-40.5高壓開關柜簡述

KYN61-40.5鎧裝移開式交流金屬封閉開關設備(以下簡稱 “開關設備”) 其主要特點是柜內配用ZN85-40.5型全絕緣真空斷路器及彈簧操動機構，柜體采用鋼板噴塑組裝而成，提高了手車與柜體的配合精度， 手車推進拉出十分輕便，互換性強。外形美觀、方案齊全、使用安全可靠。

本產品用于35kV三扣交流50Hz電力系統中，作為發電廠、變電所及丁礦企業的配電室接受與分配電能之用， 具宥控制、保護和監測等功能。

本產品符合：GB3906《3～35kV交流金屬封閉開關設備》、GB/TII022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。

使用環境

1.周圍空氣溫度：-15℃~+40℃；

2.海拔高度：2000m及以下；

3.濕度條件：

日平均相對濕度：≤95%，日平均水蒸氣壓力不超過2.2kPa；

月平均相對濕度：≤90%，日平均水蒸氣壓力不超過1.8kPa。

4.地震烈度：不超過8度；

5.沒有腐蝕性或可燃性氣體等明顯污染的場所；

注：超出上述正常使用條件時，用戶可與本公司協商。

型號及其含義

技術參數表

外形安裝圖
